이미지의 공간 해상도(Spatial Resolution)와 인포라드의 NDT 이미지 디지털화 서비스


지난 시간 우리는 X-ray Film을 디지털화 하는 장비인 Digitizer용 Reference인 EPRI Film에 대해 알아보았습니다.



EPRI Reference Film을 이용한 교정은 Digitizer 장비의 측정 센서 정확도를 측정할 수 있는 다양한 변수에 대한 파라미터를 제공하며, 디지털화 시스템의 다양한 성능을 시험하는 도구를 제공합니다.


Digitizer 장비의 평가와 주기적인 교정 점검에 유용하게 사용될 수 있는 EPRI의 측정 변수들은 다음과 같이 4가지를 꼽을 수 있습니다.


• Spatial Resolution(공간 해상도)

• Contrast Sensitivity(대비 감도)

• Dynamic Range(동적 범위)

• Spatial Linearity(공간 선형성)


이번 시간에는 이미지의 공간 해상도(Spatial Resolution)에 대해 조금 더 자세히 알아보고 인포라드에서 제공하는 NDT 이미지 디지털화 시스템에 대해 소개해보도록 하겠습니다.

공간 해상도(Spatial Resolution)


일반적으로 공간 해상도란 두 물체 사이의 최소각 또는 직선 간격을 측정하는 것을 의미합니다.

하지만 디지털 이미지에서의 공간 해상도란 디지털 이미지를 구성하는 세부 사항 중 하나로 이미지 구성에 사용되는 픽셀 수를 나타냅니다.

공간 해상도가 높은 이미지는 공간 해상도가 낮은 이미지보다 더 많은 수의 픽셀로 구성되어 있다는 것을 뜻합니다.



픽셀(Pixel)


픽셀(Pixel)이란 영어의 Picture Element의 합성어로 1965년 달과 화성의 사진을 촬영한 우주 탐사선의 이미지를 설명하는 과정에서 처음 언급됐습니다.

픽셀은 디지털 이미지를 구성하는 최소 단위를 말하며 일반적으로 점 또는 사각형으로 표현되는데, 일반적으로 1개의 픽셀의 크기는 약 0.26mm 정도 됩니다.


픽셀값은 한 공간 안에 얼마나 많은 픽셀이 들어있는지에 따라 해상도가 높고 낮음이 표시되는데, 일반적으로 컴퓨터 모니터의 디스플레이 설정을 할 때 볼 수 있는 1920x1080과 같은 표현이 바로 한 화면 내의 픽셀 수를 직접적으로 표시한 것입니다.

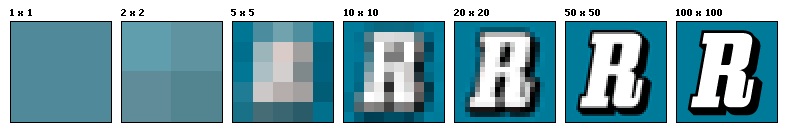

픽셀값에 따른 이미지 해상도 변화

출처 : Wikipedia

https://en.wikipedia.org/wiki/Image_resolution#Radiometric_resolution



픽셀값을 나타내는 또 다른 방법으로는 PPI(Pixels per Inch)가 있는데 이 표기법은 1인치 안에 몇개의 픽셀이 존재하는지 나타내는 방법으로 PPI가 높을수록 높은 해상도를 뜻합니다.


PPI는 픽셀이 있는 디지털 기기에서 사용되며 주로 인쇄물, 또는 흑백 이미지에서 1인치 당 몇개의 점이 존재하는지 나타내는 방법인 DPI(Dots per Inch)와 비슷한 개념입니다.

하지만 점이 찍혀 있느냐 없느냐라는 두가지 상태만 존재하는 DPI에 반해 픽셀을 사용하는 PPI는 '픽셀이 켜져 있는가?' 뿐만 아니라 '어떤 색으로 켜져 있는가?'라는 추가 정보를 가지고 있습니다.



색 농도(Color Depth)


픽셀이 나타낼 수 있는 컬러의 색은 비트의 수(Color Depth)에 따라 다른데, 2^n 색상을 나타낼 수 있습니다.


2비트(4색)로 나타낸 이미지

출처 : Wikipedia

https://en.wikipedia.org/wiki/Color_depth



일반적으로 사용되고 있는 24 비트는 레드(R), 그린(G), 블루(B) 컬러 당 8비트씩 사용되며 16,777,216 개의 색상을 나타낼 수 있습니다.

30 비트는 RGB 당 10비트 씩으로 약 10억개의 색상을 표현하며, 36비트는 약 6871억개의 색상을 표현할 수 있습니다.


인포라드가 제안하는 NDT 이미지 디지털화 서비스

인포라드는 RT Film Digitizer를 취급하는 한국 대리점으로서, 2003년 이래 X-ray 필름을 디지털 이미지로 변환할 수 있는 장비인 X-ray Film Digitizer를 제공하고 있으며, 그와 동시에 X-ray 필름 디지털화 서비스도 제공하고 있습니다.


비파괴검사용 X-ray Film Digitizer

X-ray 필름 디지털화 서비스는 위에서 언급한 아날로그 X-ray 필름의 디지털화를 제공하는 서비스로, X-ray 필름의 아날로그 이미지 정보를 디지털 이미지로 변환하는 서비스를 제공합니다.


소비자는 관리하는데 많은 인적, 물적 비용과 넓은 공간이 필요한 아날로그 이미지 대신 저장과 공유하는데 비용이 거의 들지 않는 디지털 이미지를 소유함으로써, 데이터 관리 차원에서 많은 비용을 절감할 수 있습니다.


아날로그 정보를 디지털 정보로 변환하는 매개체, 즉 Digitizer를 구매하지 않고 변환 서비스를 이용해 결과물만 받을 수 있기 때문에 Digitizer를 구매할 경우 발생하게 되는 제품의 구매 비용 및 제품 운용을 위한 인권비 및 각종 유지, 관리 비용을 절감할 수 있습니다.

또한 제품을 사용하면서 소모되는 소모품의 교체 비용이나 고장시 수리비 등도 절감할 수 있으며, 정확한 결과물을 위해 실시되어야 하는 주기적인 제품 점검도 필요 없습니다.


즉, 인포라드의 필름 디지털화 서비스를 이용할 경우 위의 수많은 비용 대신 디지털 이미지가 필요한 필름의 양만큼 디지털화 서비스 비용만 지불하면 됩니다.


소비자는 제품을 구매하며 발생하는 과도한 비용 지출 및 지속적인 운용비용을 절감하고 필요할 때만 상대적으로 매우 저렴한 가격에 디지털화 서비스를 이용할 수 있습니다.

비파괴 검사용 X-ray Film Digitizer

인포라드에서 제공하는 필름 디지털화 서비스는 비파괴검사 디지털 이미지에 대한 국제 규격인 ISO-14096과 ASME Section V에 부합하는 제품을 사용함으로써, 보안 및 유통에 있어 국제적으로 인정이 가능합니다.



또한 디지털화 서비스에 필요한 장비 및 소프트웨어를 정기적으로 관리하기 때문에 정확한 이미지 데이터를 제공할 수 있습니다.


이미지 파일은 국제 규격인 DICONDE 형식을 포함해 TIFF, JPEG 또는 소비자의 요청에 따른 보안을 위한 독자적인 형식의 파일로 제공될 수 있습니다.


이미지 데이터를 확인할 수 있는 DICONDE Viewer 가 무상으로 제공되며, 장기적인 데이터화가 필요할 경우 RT 검사 외의 NDT 디지털 이미지 데이터를 관리할 수 있는 소프트웨어도 개발, 공급 가능합니다.



비파괴검사용 X-ray 필름 디지털화 서비스 및 제품에 대한 문의는 아래 링크를 이용하시기 바랍니다.


https://www.inforad.co.kr
