아날로그 X-ray 필름의 Digitizing 작업 시간을 획기적으로 줄여주는 Multi-strip Film Feeder
- 2021년 3월 24일
- 2분 분량
최종 수정일: 2021년 3월 25일
인포라드는 비파괴검사 분야에서 생산되는 아날로그 X-ray 필름을 디지털화 할 수 있는 X-ray Film Digitizer를 제공하고 있습니다.
이번 시간에는 인포라드에서 제공하는 Microtek NDT-2000 제품과 해당 제품과 호환 사용이 가능한 Multi-Strip Film Feeder에 대해 소개하겠습니다.
Microtek NDT-2000
인포라드에서 제공하는 NDT용 X-ray Film Digitizer NDT-2000
X-ray Film Digitizer는 아날로그 X-ray 필름을 디지털 데이터로 변환할 수 있는 장비입니다.
비파괴검사 분야에서 많은 비중을 차지하는 아날로그 X-ray 검사는 필연적으로 X-ray 필름을 생성하게 됩니다.
이 X-ray 필름은 검사 결과를 확인하는데 그치지 않고 수년간 보관해야 하는 문제점이 있습니다.
하루에도 수 십, 수 백장씩 생성되는 X-ray 필름을 보관하기 위해서는 추가적으로 공간과 인력이 필요하며, 이 비용은 시간이 지날수록 늘어납니다.
하지만 X-ray 필름을 디지털화 할 수 있는 X-ray Film Digitizer를 사용해 필름을 디지털화 시키면 이러한 비용을 절약할 수 있습니다.
NDT-2000은 NDT 디지털 이미지에 관한 국제 규격인 ISO 14096과 ASME Section V에 적합한 Digitizing 성능으로 변환된 디지털 이미지는 국제적으로 아무 문제 없이 유통이 가능합니다.
특히 NDT-2000은 Optical Density 0.5 ~ 4.5를 충족해 DA와 DB Class는 물론 DS Class까지 제공할 수 있는 성능을 가지고 있으며, 픽셀 크기 21㎛에 해당하는 1,200 DPI를 제공하며 이미지 품질을 극대화하는 Green LED를 채용하고 있습니다.
DS Class는 아날로그 X-ray 필름의 원본과 동일한 이미지임을 보장할 수 있기 때문에 디지털화가 끝난 원본 X-ray의 폐기가 가능합니다.
Multi-Strip Film feeder
인포라드가 제공하는 X-ray Film Digitizer는 최대 폭 14" 의 X-ray 필름을 디지털화 할 수 있습니다.
즉, NDT 분야에서 많이 사용되는 3.3" 또는 4.5" 필름의 경우 한번에 여러 장의 필름을 디지털화 할 수 있다는 뜻입니다.
하지만 기본 상태에서 작업을 진행하는 것은 어려우며, Multi-Strip Film Feeder를 부착한 상태로 디지털화 작업을 진행할 필요가 있습니다.
인포라드가 제공하는 Multi-Strip Film Feeder를 부착한 NDT-2000
인포라드가 제공하는 Multi-Strip Film Feeder는 하나의 Feeder로 3.3", 4.5" 와 같은 다양한 폭의 X-ray 필름을 2장 이상 디지털화 할 수 있습니다.
디지털화 작업을 한번 하는데 걸리는 시간이 정해져 있기 때문에 1장 대신 2장 또는 3장씩 작업이 진행된다면 작업 시간이 2배, 3배로 줄어드는 효과를 볼 수 있습니다.

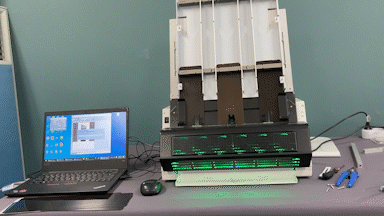

Multi-Strip Film Feeder를 이용해 3.3" X-ray Film 3장을 한번에 디지털화 하는 장면
또한 Multi-Strip Film Feeder에 특화된 소프트웨어 사용으로 간단한 조작만으로도 쉽게 디지털화 작업이 가능합니다.

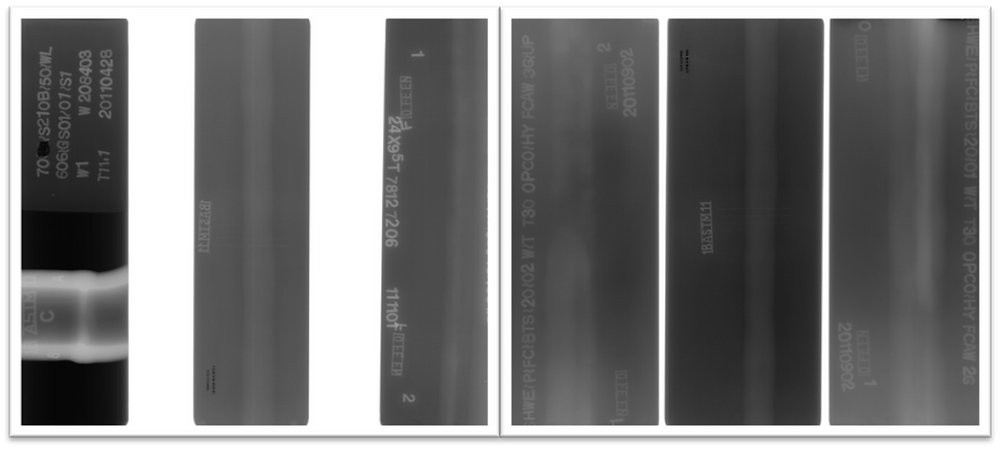

Multi-Strip Film Feeder를 이용해 3.3"와 4.5" 필름을 3장씩 디지털화 한 화면
Multi-Strip Film Feeder 사용 가능 Film 폭
60mm, 70mm, 80mm, 90mm, 100mm, 120mm, 140mm, 3.3", 4.5"
인포라드는 X-ray Film Digitizer 제품을 제공할 뿐만 DICOM/DICONDE 소프트웨어와 장비를 구매하지 않고 X-ray Film을 디지털화 할 수 있는 X-ray Film Digitizing 서비스도 제공하고 있습니다.
비파괴검사 분야의 데이터 관련 문의는 아래의 링크를 참고하시기 바랍니다.
