현장에 맞는 Readout box를 고르는 방법
- 6월 5일
- 2분 분량
최종 수정일: 7월 1일
같은 MFC를 배관에 설치하더라도, 어떤 리드아웃에 연결하느냐에 따라 장비의 성격과 작업자의 업무가 달라집니다.
어떤 현장에서는 수십 가지 레시피를 기기에 프로그래밍하며 마치 스마트폰처럼 똑똑하게 다루기도 하고, 어떤 현장에서는 다이얼을 돌려가며 거친 환경에서도 직관적인 수동 제어를 하기도 합니다. 즉, 어떤 리드아웃을 선택하느냐가 곧 '현장의 작업 방식과 업무의 질'을 결정하는 셈입니다.
오늘은 성공적인 유량 제어를 위해 리드아웃 장비를 고르는 핵심 기준을 알아보도록 하겠습니다.
리드아웃(Readout) 장비란?
장비 선택에 앞서 리드아웃이 어떤 역할을 하는지 간단히 짚어보겠습니다.
리드아웃은 MFC의 '모니터 겸 전원 공급 장치'입니다. 가스나 액체의 흐름을 직접 막고 여는 것은 배관에 달린 MFC지만, 그 MFC에 전원을 공급하고, 현재 유량을 화면에 띄워주며, 사용자가 원하는 목표 유량을 지시하는 두뇌 역할을 하는 것이 바로 리드아웃 컨트롤러입니다.
리드아웃 선택 시 고려할 사항들

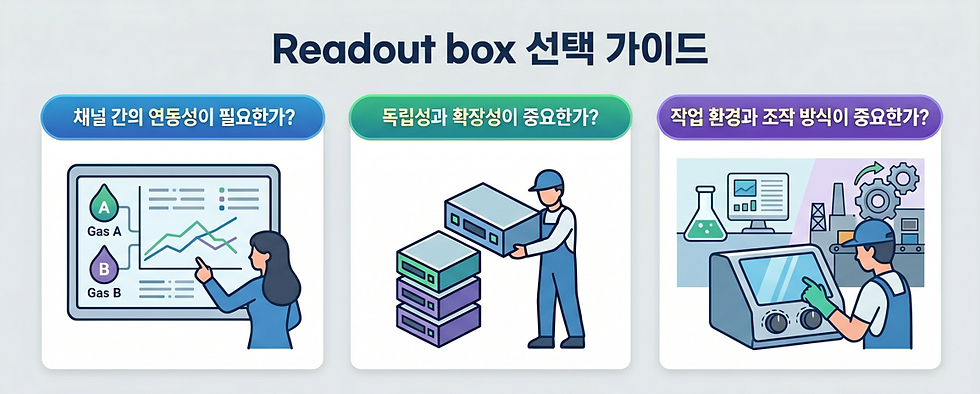

현장에 도입할 리드아웃을 선택할 때는 다음 세 가지를 반드시 고려해야 합니다.
채널 간의 연동성이 필요한가? 여러 가스를 특정 비율로 섞는 제어나, 정해진 양만 넣는 기능이 필요한지
독립성과 확장성이 중요한가? 각 채널이 간섭 없이 독립적으로 움직여야 하는지, 향후 4채널, 8채널 등으로 장비 확장이 필요한지
작업 환경과 조작 방식: 세밀한 텍스트 프로그래밍이 유리한 환경인지, 장갑을 끼고 즉각적인 다이얼 조작이 필요한 환경인지
이 기준을 바탕으로, 완전히 다른 매력을 가진 두 가지 대표 솔루션을 비교해 보겠습니다.
3. 채널 간 연동성이 필수적인 경우
여러 종류의 가스를 특정 비율로 섞어 주입하거나, 정해진 목표량만 정확히 투입한 뒤 시스템을 정지시켜야 하는 현장이 있습니다. 이럴 때는 각 채널이 서로 대화하듯 움직이는 '연동성'과 기기 스스로 로직을 수행하는 '소프트웨어 제어 능력'이 무엇보다 중요합니다.
이러한 경우에는 단일 MCU로 작동하는 리드아웃이 더 적합합니다. 유량을 자동으로 조절하거나 목표량만큼 주입하는 기능을 구현하려면, 하나의 컨트롤러 내부에서 모든 채널이 공통 CPU, 공통 HMI, 그리고 공통 로직을 공유하여 채널 간 연동을 수월하게 만들어야 하기 때문입니다.
더불어, 채널 상태와 단위를 텍스트로 상세하게 확인할 수 있는 리드아웃을 활용하면 설정값을 더 세밀하게 프로그래밍할 수 있어 유리합니다.
4. 독립적인 다채널 확장성과 독립성이 필수적인 경우
장비의 규모가 커질 것을 대비해 채널 수를 4개, 8개 등으로 쉽게 늘릴 수 있는 '확장성'과, 여러 대의 장비가 동시에 돌아가더라도 서로 간섭이 없는 '독립성'이 필수적인 현장이 있습니다.
이러한 현장에서는 채널별로 전원이 분리되어 있어 각 채널이 MFC와 1:1로 대응되는 단순한 구조의 리드아웃을 추천드립니다. 확장성이 뛰어날 뿐만 아니라 직관적으로 값을 확인할 수 있기 때문입니다.
또한, 유량값이나 설정값을 한눈에 파악할 수 있는 디스플레이와 조작이 간편한 다이얼을 사용하는 리드아웃이 작업의 직관성을 높혀줍니다.
5. 정리: 사용 목적에 맞는 완벽한 솔루션을 제안합니다.
어떤 장비가 무조건 더 뛰어나다기보다는, 현장의 작업 환경과 목적에 어떤 기능이 더 우선시되는가를 파악하는 것이 핵심입니다. 정밀한 레시피 제어와 채널 간 연동성이 필수적이라면 단일 MCU 기반의 리드아웃을, 여러 대의 장비를 간섭 없이 운용하는 직관성과 확장성이 필요하다면 독립 구동 방식의 다채널 리드아웃을 선택하여 작업의 효율성을 극대화해 보세요.
현장의 공정 목적과 환경에 맞는 최적의 장비를 선택하고 구성하는 것이 전체 시스템의 생산성과 안전성을 결정짓는 핵심입니다.
인포라드는 기체의 종류와 유량, 압력 등 모든 측정 환경을 고려해 해당 사용자가 올바른 계측기와 배관, 게이지를 선택할 수 있도록 도와드립니다. 기술 문의나 견적 요청은 아래 링크를 참고하시기 바랍니다.
