Neoprene 과 Neoflon
Mass Flow Meter / Controller 를 사용할 때, 사용하는 기체(가스)에 따라 여러가지 O-Ring 중 한가지를 선택해야 합니다.
주로 Viton, Buna-N, Kalrez, Neoprene 등을 사용하게 되는데, 여기서 Neoprene 을 사용하게 될 경우, Neoflon 과 혼동이 오는 경우가 있습니다.
이 두가지는 완벽하게 다른 물질이기 때문에 잘못 사용할 경우, 장비에 문제가 생길 가능성이 있으므로 매우 조심해야 합니다.
이번 시간에는 Neoprene 과 Neoflon 에 대해서 알아보도록 하겠습니다.
먼저 친숙한 Neoprene 에 대해 알아봅시다
Neoprene(네오플렌) 또는 Polychloroprene(클로로프렌) 이라고 불리우는 합성 고무 제품입니다.
1931년, 나일론의 발명자인 Whallace Carothers 에 의해 합성되어 미국의 DuPont 사의 Duprene 이란 상품명으로 출시되고, 이후에 Neoprene 으로 개명되었습니다.
Neoprene 은 최고 260 'C 정도의 열을 견딜 수 있어, 천연 고무보다 내열성이 강하기 때문에 가스켓 및 부식성 코팅과 같은 곳에 사용되며, 내유성도 가지고 있습니다.
그리고 구조에 따라 방수 또는 통풍이 가능하게 제작이 가능하기 때문에 전선 외피, 내유 호스, 잠수복 등에 주로 사용되고 있습니다.

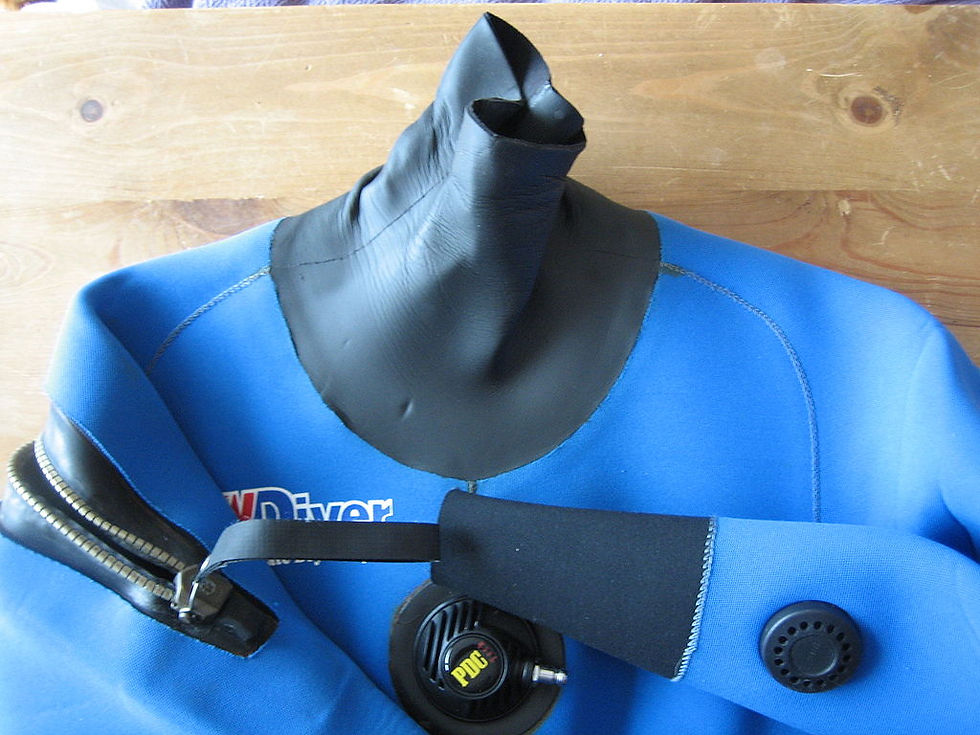

위의 잠수복 사진에서 목과 손목 등, 신축성과 방수성이 필요한 부분에 Neoprene 원단이 사용됩니다.
Neoprene 은 합성되는 재료에 따라 CG, AC, KNR, S, E, W 등, 여러가지 제품이 출시되고 있습니다.
이번엔 익숙한 것 같지만 처음 보는 Neoflon 에 대해 알아봅시다
Neoflon 은 일본 Daikin 사에서 출시되는 불소 수지 제품들의 상표명으로, PFA, FEP, PCTFE, CPT, ETFE 등 합성되는 재료에 따라 여러가지 제품들이 출시되고 있습니다.
PFA - Tetrafluoroethylene 과 Perfluoroalkyl 의 공증합체로 수소가 배제된 탄소와 불소 구성체입니다.
주요 응용분야는 반도체 부품 및 와이어 코팅에 사용됩니다.
FEP - Tetrafluoroethylene 과 hexafluoropropylene 의 공증 합체로 역시 탄소와 불소 구성체입니다.
주요 응용분야는 와이어 코팅에 사용됩니다.
PCTFE - 수증기 및 가스에 대한 투과성이 낮은것이 특징입니다.
주요 응용분야는 방습 필름에 사용됩니다.
CPT - 모든 종류의 오일 및 활성산에 대해 우수한 차단성을 가지고 있습니다.
주요 응용분야는 반도체 부품에 사용됩니다.
ETFE - Tetrafluoroethylene 과 Ethylene 의 공증합체로, 기계적 인성, 내약풍성, 내열성이 우수합니다.
주요 응용 분야는 와이어 코팅, 이형 필름, 루핑 재료, 자동차용 연료 튜브 등에 사용됩니다.
Neoprene 을 O-Ring 으로 사용할 수 있는 기체
그럼 여러 종류의 O-Ring 중 Neoprene 을 사용할 수 있는 기체들에 대해 알아보겠습니다.
사용 가능
Air(Air), Allene(C3H4), Ammonia(NH3), Argon(Ar), Butane(C4H10), Butene(C4H8), Carbon Dioxide(CO2), Carbon Monoxide(CO), Chlorodifluoroethane(C2H3ClF2), Chloropentafluoroethane(C2ClF5), Cisbutene(C4H8), Dichlorofluoromethane(CHCl2F), Dimethyl Ether(C2H6O), Divinyl(C4H6O), Ethane(C2H6), Ethylacetylene(C4H6), Ethyl Chloride(C2H5Cl), Ethylene(C2H4), Freon12(CCl2F2), Freon13(CClF3), Freon14(CF4), Freon22(CHClF2), Freon114(C2Cl2F4), Helium(He), Hydrogen(H2), Hydrogen Sulfide(H2S), Isobutane(C4H10), Isobutene(C4H8), Isopentane(C5H12), Krypton(Kr), Methane(CH4), Methyl Mercaptan(CH4S), Meon(Ne), Nitric Oxide(NO), Nitrogen(N2), Nitrous Oxide(N2O), Perfluoroethane(C2F6), Phenol(C6H6O), Propyl Alcohol(C3H8O), R218(C3F8), Silicone Tetrafluoride(SiF4), Sulfur Dioxide(SO2), Sulfur Tetrafluoride(SF4), Trichloroethane(C2H3Cl3), Triethylamine(C6H15N), m-Xylene(C8H10)
