MFC Readout Control Box KRO-4000

Digital 300 Vue 와 같이 전원을 바로 공급받을 수 있고,



자체적으로 Viewer 가 설치되어 있지 않은 Mass Flow Meter / Controller 는



전원 공급 및 유량을 컨트롤 할 수 있는 Readout Control Box 가 필요합니다.



이번 시간에는 KRO-4000 Readout Control Box 에 대해 알아보도록 하겠습니다.







KRO-4000 의 특징





KRO-4000 제품은 전형적인 Readout Control Box 로



기존에 Teledyne Hastings 사의 Mass Flow Meter / Controller 사용자가



간단한 Pin 연결만으로 편리하게 사용할 수 있습니다.





Teledyne Hastings HFC-202 를 대상으로 Pin Map 에 대해 알아보겠습니다.



±15 Volt 제품의 Pin Map 은 아래와 같습니다.

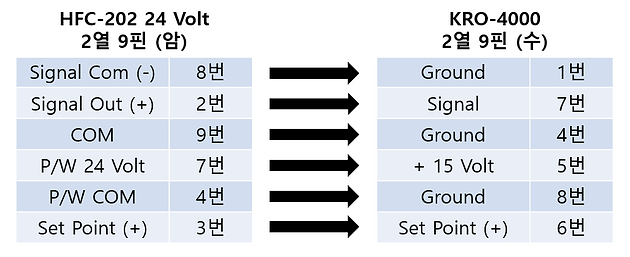

24 Volt 제품의 Pin Map 은 아래와 같습니다.









간단한 동영상을 통해 사용 방법을 확인해 봅시다
