AcuScreen NDT Enterprise Solution

인포라드(주) 에 비파괴검사 전용 소프트웨어를 제공하는  독일의 Pacsess NDT 사에서는



비파괴검사 분야의 디지털화 흐름에 맞춰 AcuScreen NDT Enterprise Solution 과



AcuScreen NDT Exchange 를 출시하였습니다.



이번 시간에는 AcuScreen NDT Exchange 에 대해 알아보도록 하겠습니다.







AcuScreen NDT Enterprise Solution 이란?







디지털 기술의 발달로 인해 비파괴 검사 분야에서도 과거부터 사용되어 오던



Film 을 이용한 X-Ray 검사와 같은 아날로그 방식에서



초음파, CT, PAUT, DR 및 CR 과 같은 디지털 방식으로의 진화가 이루어지고 있습니다.



Pacsess NDT 사의 AcuScreen NDT Enterprise Solution 은



위와 같이 아날로그에서 디지털로 변해가는 비파괴 검사 분야의 검사 환경에서



아날로그 검사의 결과물과 디지털 검사의 결과물을 통합적으로 안전하게 관리할 수 있는 시스템 입니다.



그럼 AcuScreen NDT Enterprise Solution 의 특징에 대해 알아보도록 하겠습니다.







Server

































AcuScreen NDT Enterprise Solution 의 가장 핵심적인 기능은 데이터 서버입니다.



시스템은 ASTM 'E2339' 과 ISO '14096' 에 의거한 비파괴검사 디지털 이미지 및 통신에 관한 표준인



DICONDE(Digital Imaging and Communication in Non destructive Evaluation)의



기준에 적합하도록 설계되었으며, 이미지의 저장 및 작업 목록 처리, 검색 등을 처리할 수 있습니다.





웹을 기반으로 한 웹 서버 또한 HTTPS 인증을 받아 믿을 수 있고,



RAID, 서버 클러스터 등을 통해 시스템 중복 체계를 구축해



불시에 일어날 수 있는 고장 및 사고에도 시스템의 이용에는 문제가 없도록 제작되었습니다.





데이터와 관련된 모든 작업은 실시간으로 모니터링되며, 자동으로 기록 및 보존됩니다.



또한 예약된 시간에 맞춰 주기적으로 데이터 백업이 이루어지기 때문에 안전성이 보장됩니다.





이 시스템은 개인 및 기업의 사설 데이터 센터에 설치될 수 있습니다.







Modalities







































































모달리티란 일반적으로 이미지 획득 장치라는 뜻으로 사용됩니다.



AcuScreen NDT Enterprise Solution 은 다양한 장비로부터 생성된



아날로그 및 디지털 검사 이미지를 DICONDE 표준에 맞춰 통합적으로 관리할 수 있습니다.





특히 필름과 같은 아날로그 이미지들을 디지털 표준으로 변환시킬 수 있는데,



X-Ray Film Digitizer, DDA Detector, Picture / Video Camera, 1D Signal Device 등의



장비를 이용해 디지털 이미지로 전환하는 방식으로 진행됩니다.







Users









































AcuScreen NDT Enterprise Solution 은 검사 데이터를 서버에 저장해 놓는 형식으로



서버에 접속하는 방식을 이용해 여러 사용자들에게 검사 관련 데이터를 제공할 수 있습니다.



여러 사용자들은 프록시를 통한 원격 엑세스를 이용해 다양한 위치에서 동시에 접속할 수 있습니다.





데이터에 대한 권한을 나누어 일반 사용자와 관리자, 게스트 등이 각자 접속할 수 있는



데이터의 한계가 다르게 설정할 수 있으며, 데이터를 비공개로 설정해 일부 사용자만



한정적으로 열람할 수도 있습니다.







Reporting

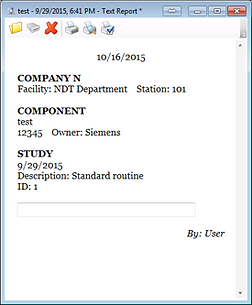

AcuScreen NDT Enterprise Solution 은 비파괴 검사 이미지와 함께



작업 지시서 및 검사 결과 리포트 등과 같은 문서를 작성해 첨부할 수 있습니다.



문서는 기본적인 포멧 뿐만 아니라 다양한 글꼴 및 스타일을 사용자의 편의에 맞게 설정할 수 있으며,



결과 리포트용 문서에 이미지 뷰어에 있는 검사 결과 이미지를 첨부할 수도 있습니다.





문서는 데이터베이스의 저장되어 있는 태그들을 이용해 카테고리를 나눌 수 있고,



PDF 파일로 전환해 저장할 수도 있습니다.



또한 특수 마이크를 지원하는 오디오 리포팅 시스템을 통해 소리의 녹음도 가능합니다.







Web / Mobile Access









AcuScreen NDT Enterprise Solution 은 다중 플랫폼에 대한 원격 HTTPS 엑세스를 지원하기 때문에



데스크탑 및 랩탑을 이용한 웹 접속 뿐만 아니라 모바일을 이용한 접속도 가능합니다.



모바일로 접속할 경우 모바일 장치에 친화적인 HTML5 이미지 뷰어가 제공되며,



데이터에 대한 QR 코드 생성이 가능해 모바일에서 QR 코드 스캐너를 실행시켜 스캔하는 방식으로



해당 스터디의 검사 결과들을 바로 확인할 수 있습니다.



문서 및 오디오 검사 결과 리포트는 다운로드가 가능합니다.
