Teledyne Hastings Vacuum Sensor 소개 - DV Series와 Reference Tube


우리는 다양한 상황에서 진공도를 측정해야 합니다.

측정하고자 하는 챔버의 진공도가 매우 높거나 낮을 수도 있으며, 실험실과 같은 안정적인 실내 환경에서만이 아니라 척박한 외부 환경에서도, 혹은 인위적으로 만들어진 더 가혹한 환경에서도 진공도를 측정해야 하는 경우가 생길 수 있습니다.

따라서 우리가 정확한 진공도를 측정하기 위해서는 다양한 측정 환경에 알맞은 장비를 선택할 수 있어야 합니다.


이번 시간에는 Teledyne Hastings 사에서 제공하고 있는 DV Series와 Reference Tube의 특징과 장단점을 알아보도록 하겠습니다.

Teledyne Hastings - DV Series Vacuum Sensor

1944년에 설립된 Teledyne Hastings사는 열전대(Thermocouple) 기반의 진공 센서인 DV Series로 널리 이름을 알리게 되었습니다.

열전대 방식의 진공 센서는 온도를 측정해 압력으로 변환하는 방식으로 진공을 측정할 수 있습니다.


측정에 필요한 열전대 부품은 오랜 시간동안 안정성을 보장하기 위해 유리 캡슐에 밀봉되고 금속 쉘에 또 한번 쌓여져 견고하게 조립됩니다.


Teledyne Hastings 사의 DV Series 는 각각의 측정 영역을 가진 3가지 종류의 제품으로 20 Torr ~ 1x10^-4 torr 의 영역의 진공 측정이 가능합니다.

Teledyne Hastings 사의 DV Series 진공 센서

DV Seires 의 특징으로는 높은 내구성과 경제성을 꼽을 수 있습니다.

DV Series 는 미국 군사규격(U.S Military Standard)에 준하는 높은 내구성을 가지고 있는데, 그에 따라 오염도가 높거나 진동이 심한 환경, 또는 비바람이 치는 척박한 외부 환경 등에서 견딜 수 있는 뛰어난 내구 능력을 자랑하면서도 상대적으로 저렴한 가격으로 사용할 수 있습니다.

또한 DV Series 는 센서를 독립적으로 설치하는 것이 가능하며 측정이 필요한 상황에 휴대 가능한 게이지를 결합 하는 방식으로 측정하는 것이 가능한데, 전원 공급이 되지 않는 환경에서도 진공 측정을 할 수 있는 것이기 때문에 이러한 특수한 환경에서는 대체할 제품이 없을 정도로 효율성이 높습니다.

DV Seires 의 정확도는 15% 정도로 준수한 편이며, 더 정확한 측정이 필요한 경우 온도에 따른 보상이 필요합니다.

센서와 게이지는 독립적으로 분리되어 있으며, 다양한 게이지 선택이 가능합니다.


DV Series 센서와 사용 가능한 다양한 게이지들

왼쪽위부터 시계방향으로 CVT, DCVT, DAVC, HPM 4/5/6

Teledyne Hastings - DV Series용 Reference Tube


모든 센서 및 측정기들은 정확한 측정값을 유지하기 위해 주기적으로 교정 작업이 필요합니다.

위에 사진에 언급된 DV Series Vacuum Sensor를 사용하는 측정기들 역시 주기적으로 교정 작업이 필요한데, 그 때 필요한 제품이 바로 Reference Tube입니다.

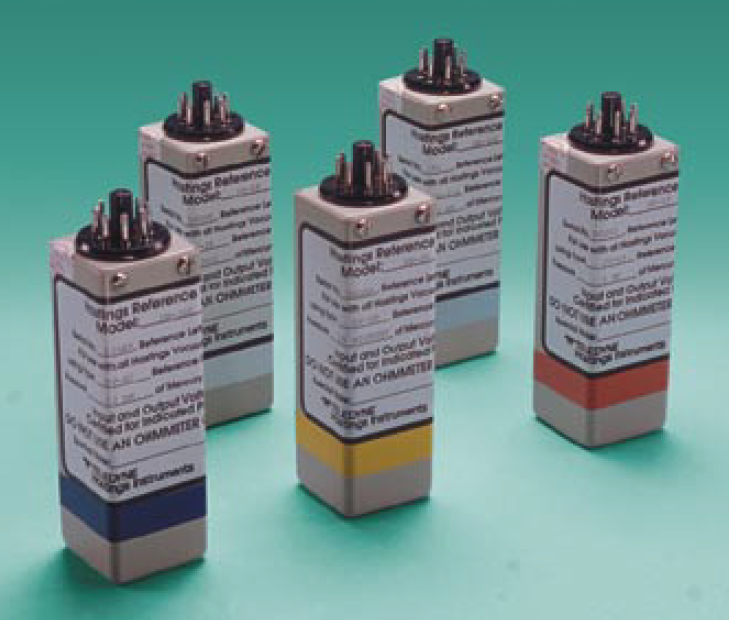

Teledyne Hastings사의 DV Series용 Reference Tube


Teledyne Hastings사의 Reference Tube는 측정기와 연결 시 지정된 압력이 정확하게 표시될 수 있도록 보정된 밀폐형 진공 게이지 튜브입니다.

DV Series Sensor와 마찬가지로 Reference Tube 역시 열전대를 이용한 측정 방식이 사용되며, 유리 캡슐과 금속 쉘을 이용해 정교하게 조립됩니다.


Reference Tube는 휴대용 측정기인 HPM-4/5/6 제품과 VT, CVT, DVT, 그리고 DCVT와 DAVC 등 DV Series를 사용는 모든 종류의 측정기를 교정할 수 있습니다.



이 튜브를 측정기와 연결하고 측정기가 Reference Tube에 표시된 기준 압력을 표시하도록 조정하기만 하면 교정이 완료됩니다.

추가로 가능한 가장 높은 정확도가 필요한 응용 분야의 경우, Reference Tube를 주기적으로 제조사에 점검을 맡겨 정확성을 확인하면 점검 및 재교정을 통해 정확하고 신뢰할 수 있는 교정작업이 가능합니다.



Reference Tube 제품에 표기된 Using Type과 Pressure를 확인하면 어떤 제품용인지, 그리고 연결했을 때 표시되어야 할 기준 압력을 알 수 있습니다.



인포라드에서 제공하는 DV Series와 Refernece Tube, 또는 그 외 Teledyne Hastings사의 진공 제품들에 대한 제품 문의는 아래 링크를 이용하시기 바랍니다.
