Wetted Material 이란?



Mass Flow 에서 Wetted Material 이란 무엇을 뜻할까요?



Mass Flow 제품의 사양(Sepcification)을 보면 Wetted Material이란 항목이 나옵니다.



일상생활에서 Wetted Material 이란 단어를



자주 사용하지 않기 때문에 뜻이 헷갈리는 경우가 있습니다.



Mass Flow 제품의 Wetted Material이란 '가스와 직접적으로 접촉하는 부분의 성분'을 뜻합니다.



예를 들어 Mass Flow 제품 내의 가스가 지나가는 바이패스(Flow Bypass)나,



모세관(Capillary), 센서 등의 구성 성분을 뜻하는 것입니다.







Wetted Material은 왜 중요할까요?



Mass Flow 제품을 사용할 때는 항상 공기(Air)나 질소(Nitrogen)와 같은



깨끗한 가스만 사용하는 것이 아니라,



암모니아(Ammonia)나 일산화탄소(Carbon Monoxide)와 같은 유독성 가스,



또는 이산화탄소(Carbon Dioxide)나 염화수소(Hydrogen Chloride)와 같은



산성 가스를 이용하는 경우도 있습니다.



특히 산성 가스의 경우 부식성을 가지고 있기 때문에 제품의 내구도를 떨어뜨려



성능과 사용연한을 저하시킬 수 있기 때문에,



사용하는 가스의 종류에 맞춰 알맞는 Wetted Material을 선택할 필요가 있습니다.



Mass Flow 제품의 경우 Wetted Material은 대부분 Metal로 제작되며,



일부 사용 가스에 따라 316ss, 또는 Monel과 같은 합금 철강이 사용되기도 합니다.







부식성 가스에 적합한 Wetted Material의 NALL Series



Teledyne Hastings 사의 NALL Series는 오랜 역사를 가진 제품입니다.



고온에서 사용할 수 있는 것이 가장 큰 특징인 이 제품은,



그 외의 일반 응용 분야에서도 사용이 가능합니다.



NALL Series는 10 sccm ~ 15,000 slm 까지의



광범위한 유량을 측정하며, 매우 낮은 압력 강하와



Analog Output을 제공합니다.



모든 가스 접촉 부위는 Metal로 이루어져 있으며,



부식성 가스에 적합한 Monel 타입도 제공합니다.







주요 특징



50 YEARS THIS PRODUCT generates REPEAT CUSTOMERS.



No O-Ring. All Metal



No Transducer in Flow Meter - High Temperature / 악조건의 환경에서 사용 가능



20% 온도 / 압력 변화에서도 왜곡되지 않는 유량값 제공



10 sccm ~ 15,000 slm







316ss / Monel Metal

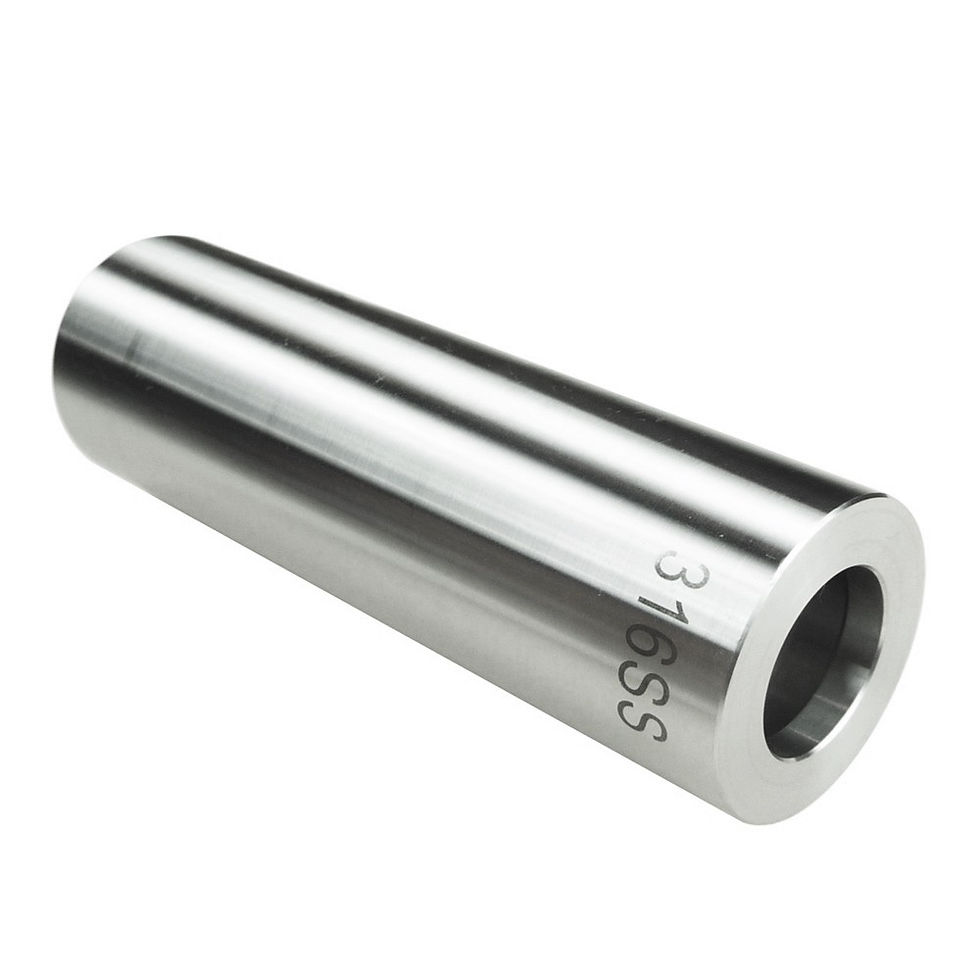

316ss 는 합금철강으로 흔히 사용되는 304ss 와 자매품입니다.

18%의 크롬과 8%의 니켈, 그리고 약 3%의 몰리브덴이 주요 구성 성분이며,

 ​

그 외의 소량의 원소들과 철로 이루어져 있습니다.

크롬과 니켈의 성분은 304ss와 동일하지만 몰리브덴이 추가 되었으며

그로인해 해수 부식에 특히 강력한 저항력을 가지게 되었고

고온에 좀더 강한 특징을 갖게 되었습니다.

부식을 방지하는 원리는 전해질에 노출되면



표면의 철성분만 선택적으로 녹아나

크롬 표면을 만들고 크론이 치밀한 Cr2O3으로 산화되어 더이상의 부식을 방지합니다.

몰리브덴이 첨가되어 있는 경우 표면에 Mo-Cr-Ni의 강력한 금속간 화합물이 만들어져

철 성분의 선택적 녹아남을 촉진시키고 그로인해 내식성을 가속화 시키는 원리입니다.

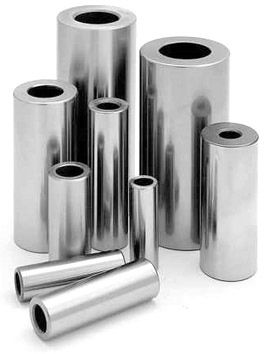

Monel은 주로 니켈과 구리로 구성되며 소량의 철, 망간, 탄소 및 실리콘 등으로



구성된 니켈 합금으로 순수 니켈보다 강도가 쎕니다.

니켈의 내식성을 개량하였으며, 보통강보다 강인하여



내식성을 요하는 구조재료로 용도가 다양합니다.

R모넬은 절삭성이 좋고 K모넬은 알류미늄과 티탄 첨가로 석출경화성을 갖습니다.

구리와 니켈 보다 5 ~ 10 배, 탄소강에 비해 3배 이상 비싼 고가의 합금입니다.

316ss 와 Monel 합금의 공통점은 높은 내식성과 더불어



해수성 부식에 특화되어 있다는 점입니다.

따라서 선박 및 해양플랜트, 그리고 해수 관련 연구 등에서



볼트, 너트, 샤프트 및 부품의 재료 등으로 많이 사용됩니다.
