진공 기밀 시험(Vacuum Leak Test) - 1
지긋지긋한 누설!
진공을 다룰 때 가장 자주 접하는 문제는 누설(Leak) 입니다.
가슴 검침할 때 항상 보던 거품 시험을 시작으로 초음파 및 헬륨 등을 이용한
여러가지 Leak Test 방법들이 개발되어 사용중입니다.
그럼 챔버, 파이프라인, 압력용기 등, 여러 대상의 누설 및 기밀 시험은
어떤 방식으로 이루어 지는지 알아보도록 하겠습니다.
여러가지 Leak Test 방법들
아래의 방법을 이용하여 Leak Test를 진행할 수 있습니다.
- 초음파 테스트 (Ultrasonic Measurement)
- 버블 테스트 (Bubble Test)
- 압력 붕괴 테스트 (Pressure Decay)
- 진공 붕괴 테스트 또는 압력 상승 테스트 (Vacuum Decay Test or Pressure Rise Test)
- 헬륨 탐지 테스트 (Helium Sniff)
- 헬륨 스프레이 테스트 (Helium Spray)
- 헬륨 축적 테스트 (Helium Accumulation)
- 진공 시스템을 통한 헬륨 누출 감지 테스트 (Helium Leak Detection Through Vacuum Systems)
그럼 위의 방법들을 조금 더 자세히 알아보도록 하겠습니다.

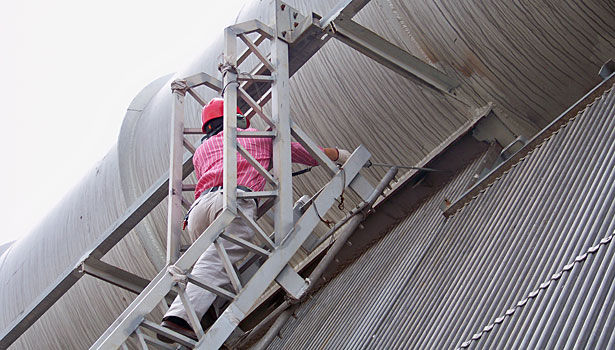

초음파 테스트 (Ultrasonic Measurement)
매우 기본적인 검사 방법으로 병원에서도 많이 사용하고 있는 초음파 테스트는
사람이 실제로 들을 수 없는 주파수가 큰 음파를 시험물로 전파시킨 후,
시험물로부터 반사된 음파를 수집하여 실험물의 이상을 검사하는 방법입니다.
주로 불연속성을 검출할 수 있기 때문에 Leak Test에 유용하게 사용됩니다.
Leak의 크기와 종류에 따라 반사 시간, 주파수, 진동 수 등이 달라지게 됩니다.
시험체의 두께와 상관없이 검사가 가능하며, 평평한 면의 결함을 찾아내기 탁월하지만
결함의 종류를 알기는 어렵고, 검사자의 역량에 따라 검사의 질이 많이 좌우되는 단점이 있습니다.
