Teledyne Hastings Vacuum Sensor 소개 - HPM-2020A

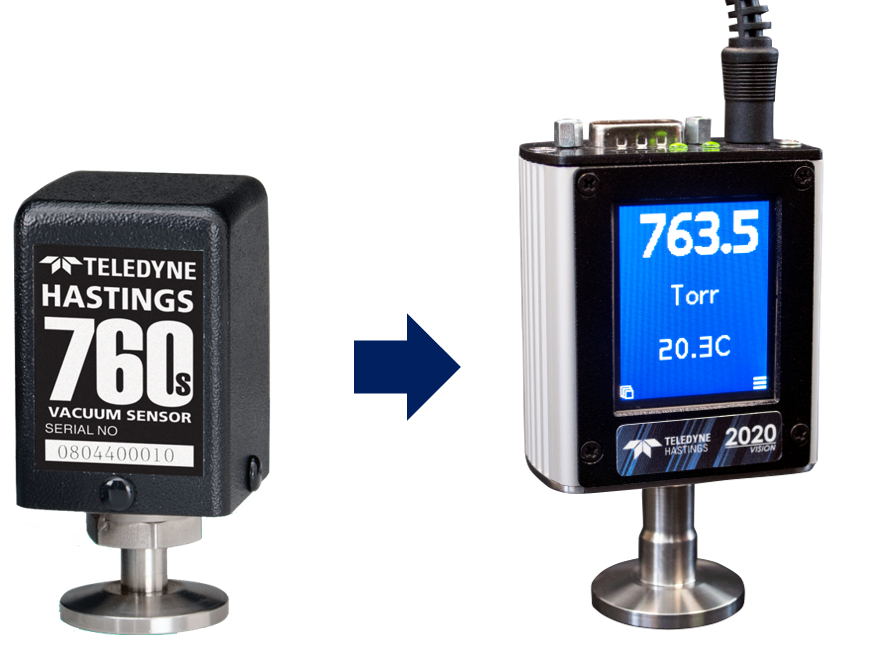

    Teledyne Hastings 사는 Piezo Sensor 기반의 진공 측정기인 HPM-760S 를 단종시킴과 동시에

    더 강력한 성능의 HPM-2020A 제품을 출시했습니다.

    이번 시간에는 HPM-2020A 에 대해서 알아보도록 하겠습니다.

    제품 소개

    HPM-2020A 는 가스 독립 측정 방식을 통해 0.1 ~ 1000 Torr 에 이르는 저진공 영역에서

    정확한 압력을 측정할 수 있는 Piezo 센서 기반의 진공 측정기입니다.

    HPM-2020A 는 열 전도도를 측정해 판독값으로 압력을 계산하는 방식의 진공 측정기들과는 달리

    사용되는 가스의 종류와 상관 없이 챔버 내의 압력을 직접 측정합니다.

    예를 들어 HPM-2020A 가 질소에 대한 진공도를 측정한 값은 동일한 상태에서 질소가

    헬륨이나 이산화탄소로 변경되더라도 변환 계수를 사용할 필요 없이 동일한 값을 측정한다는 이야기입니다.

    또한 선택적으로 Touch Screen Panel 을 설치할 수 있는데 이 디스플레이는 사용자에게

    각도에 따라 화면이 돌아가는 화면 자동 회전 기능을 제공하며,

    Output 장비 없이도 측정값을 다양한 단위로 즉각적으로 제공합니다.

    또한 사용자는 그래프 기능을 통해 진공도의 흐름도 쉽게 파악할 수도 있습니다.

    HPM-760S 이 HPM-2020A 로 업그레이드 되며 변경된 점

    HPM-760S 에서 HPM-2020A 로 업그레이드 되면서 바뀐 점이 몇가지 있습니다.

    진공 영역은 기존의 0.1 ~ 1000 Torr 로 동일하며, 기본 아날로그 통신과 전원 공급도 동일하지만

    핀은 4 Pin Terminal Block 방식에서 9 Pin D-sub 방식으로 변경되었고,

    제품의 가로와 높이는 기존의 HPM-760S 에 비해 약 10cm 씩 커졌습니다.

    HPM-760S 는 아날로그 통신 변경이 불가능했지만

    HPM-2020A 는 0 ~ 1 Volt, 0 ~ 5 Volt, 4 ~ 20 mA 와 같이 다양하게 통신을 변경할 수 있습니다.

    또한 RS232 와 RS485 디지털 통신도 지원합니다.

    위의 표는 HPM-2020A 의 Pin Map 으로

    전원 공급은 3번과 4번 핀이며,

    아날로그 시그널은 5번과 8번 핀을 이용합니다.

    HPM-2020A 의 드로잉
